Kaasuläpän asentotunnistin (360-astetta)

Tuotenumero
TPS360

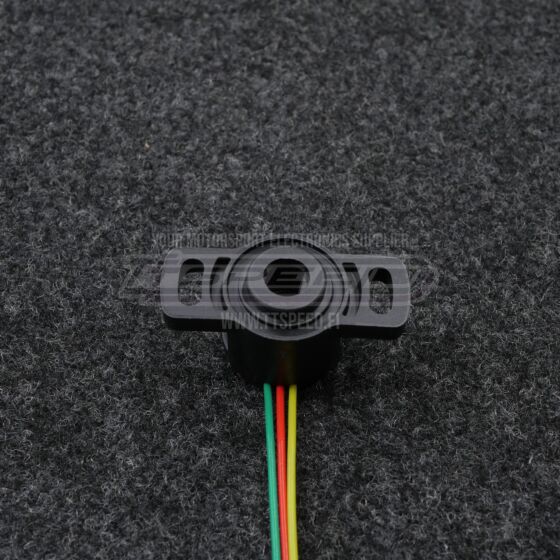

Kaasuläppäanturi, "contactless hall-effect" ympäripyörivä.

Varastossa
90,00 €
Jospa maksaisitkin osamaksulla? Joustolla saat jopa 12 kuukausierää.
Varastossa
ei mikään

Tämä kaasuläppäanturi mittaa kulmaa täydet 360 astetta, helpottaen asennusta. Anturi pyörii ympäri ja on mekaanisesti erittäin kestävä.

Anturi toimii hall-periaatteella, eikä sisällä kuluvaa hiilipotentiometriä.

Huomioi kiertosuunta -> jännite kasvaa myötäpäivään kierrettäessä (katsottaessa akselin reiästä sisään). Varmista myös että ohjaimesi pystyy lukemaan anturia kumminkin päin! (Nouseva / laskeva jännite kulman kasvaessa) ja jännitealue on riittävä tarvittavalla kääntöalueella.

Vihreä = +5V
Punainen = signaali 0.5V...4.5V
Keltainen = maa

Akselin halkaisija 8mm, viisteen kohdalta 6.5mm
Reikäväli 36mm
Rungon äärimitat 24x48mm
Jännitteen "nollakohta" viisteen ollessa johdoista poispäin.

Katso tarkemmat mitat kuvasta!
