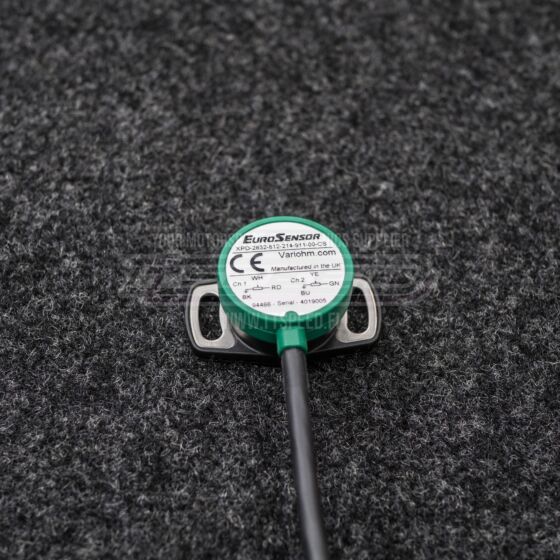

Jenvey henkinen kaasuläppäanturi - 32mm reikäväli, 120 astetta contactless

Tuotenumero:
32mm_TPS_hall

Motorsport Kaasuläppäanturi

Tätä ei enää saada lisää, mutta kysy vaihtoehtoisia tuotteita
Ei varastossa

Järeämmän Motorsport-speksin omaava kaasuläppäanturi.

Reikäväli 32mm, mittausalue 120 astetta, mutta silti ympäripyörivä. Anturi on kontaktiton periaatteeltaan (hall-anturi) joten kuluvia vikaherkkiä hiiliharjoja ei tässä ole.

Anturissa 2 ulostuloa, joten käy myös sähkökaasupedaalin asentoanturiksi, tai muuhun käyttöön jossa tarvitaan kääntökulman jännitetieto sekä myötä- ja vastapäivään.

Tämä anturi passaa tietyin edellytyksin "Jenvey" kaasuläppäanturin tilalle. (Riippuen kummin päin Jenvey-henkinen anturi on asennettu).

Huomioi asentaessa että anturi mittaa vain tietyn kääntökulman vaikka pyöriikin täysin ympäri.

Mitta-alue on about näin: Viisteen ollessa pois päin johdosta, myötäpäivään 120astetta.. jos tuosta tajuaa. :) Katsottaessa akselin reiän puolelta.

Anturin reikään sopiva akseli: 8mm halkaisija, viisteen kohdalta paksuutta 6mm. Akselin reiällä syvyyttä 7.5mm.

Anturin paksuus ~20mm.



Johdot:

Musta: Maa

Valkoinen: Ulostulo 0->5V (akselia myötäpäivään käännettäessä, katsottuna akselin reiän puolelta)

Punainen: +5V käyttöjännite



Sininen: Maa

Keltainen: Ulostulo 5->0V (akselia myötäpäivään käännettäessä, katsottuna akselin reiän puolelta)

Vihreä: +5V Käyttöjännite



XPD-2832-812-214-911-00-CS
