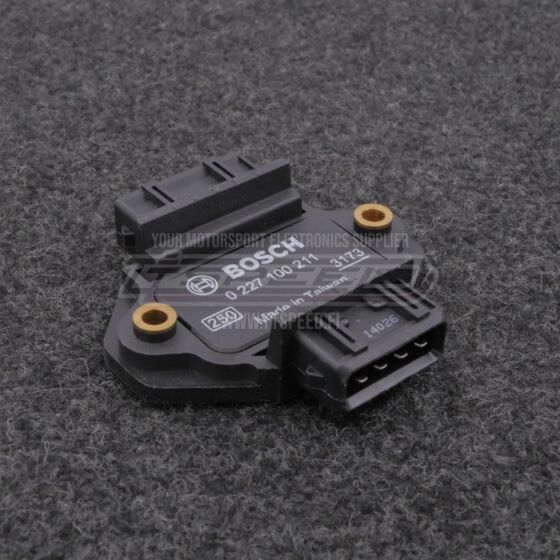

4-kanavainen Sytytysmoduuli IM4 (Bosch 0227100211)

IM4 sytytysmoduuli esim. Bosch Motorsport P65-sytytyspuolille.

Pinoutit:

Jetronic 4-napainen liitin:

1. Collector transistor 4
2. Collector transistor 3
3. Collector transistor 2
4. Collector transistor 1

Jetronic 5-napainen liitin:

1. Basis transistor 1
2. Basis transistor 2
3. GND
4. Basis transistor 3
5. Basis transistor 4
